А.А. Алейникова, ведущий инженер ЗАО “Системы тепло и хладоснабжения”


Абсорбционные технологии охлаждения и нагрева нашли широкое применение во всём мире. Сегодня в Японии, например, более половины установленной холодильной мощности покрывается абсорбционными бромисто-литиевыми холодильными машинами (АБХМ). Расширение использования этих технологий стало сегодня важным направлением энергосбережения, хотя первые абсорбционные холодильные машины были разработаны ещё в 19 веке.

Широкое распространение в мире и непрерывный рост производства АБХМ объясняется их высокими потребительскими качествами: экологической чистотой, минимальным потреблением электроэнергии, безопасностью и бесшумностью при работе, длительным сроком службы, высокой степенью автоматизации, обеспечивающей поддержание заданных параметров и работу в энергосберегающем режиме без постоянного присутствия персонала. Рабочим веществом АБХМ является вода, а абсорбентом — водный раствор бромистого лития LiBr (нетоксичного, пожаро- и взрывобезопасного вещества). АБХМ — кардинальное и эффективное решение проблемы вывода из обращения экологически вредных хладагентов (фреонов и фреоносодержащих смесей), используемых в парокомпрессионных машинах (ПКХМ). Поскольку в АБХМ хладагентом является вода, то они практически не влияют на озоновый слой атмосферы и значительно меньше, чем ПКХМ, на создание парникового эффекта.

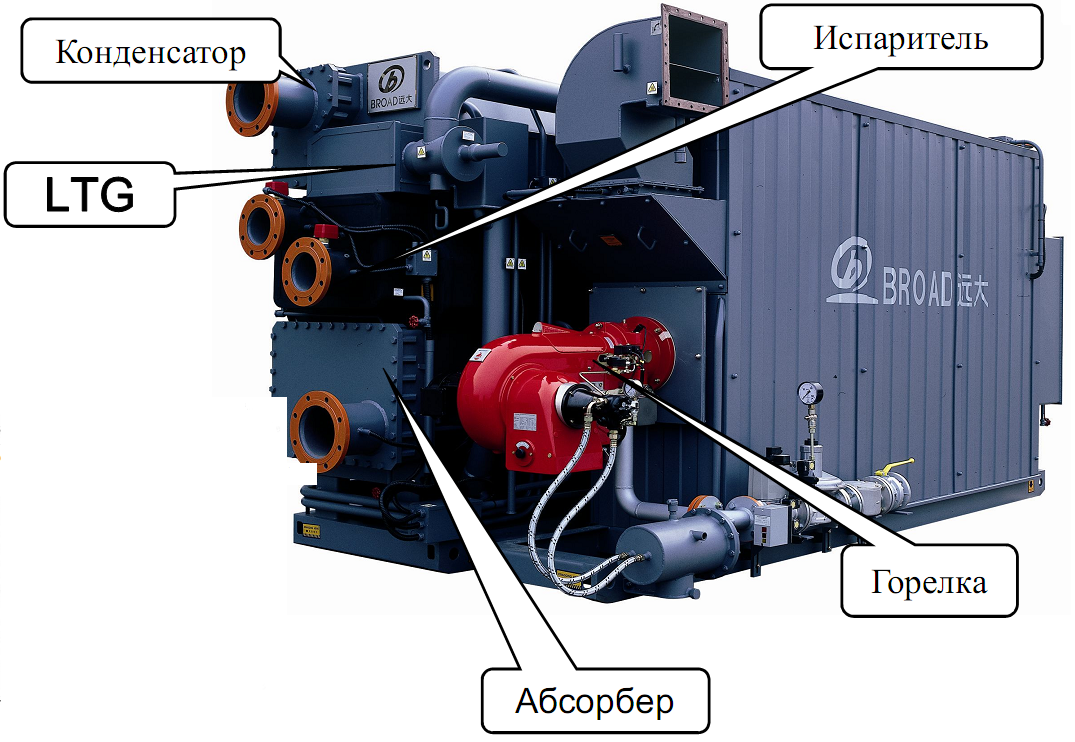

           Рис. 1. АБХМ BROAD 10-го поколения

На протяжении 20 лет компания BROAD занимается совершенствованием абсорбционных технологий. Специализируясь только на выпуске АБХМ, компания делает ставку на постоянное внедрение передовых технологий и модернизацию оборудования. В 2008 г. начат выпуск десятого поколения АБХМ BROAD. Каждое новое поколение отличается от предыдущего меньшими габаритами, большей эффективностью теплообмена, дополнительными функциями автоматизации, и, в конечном счете, увеличением КПД. Высокий уровень надёжности и эффективности АБХМ подтверждается их широким применением во всем мире. Уникальная глобальная система мониторинга и сервиса оборудования через всемирную компьютерную сеть не оставляет сомнения клиентам в правильности своего выбора.
Особое внимание компании BROADуделяется энергоэффективным технологиям. На сегодняшний день её продукция на 20–50 % экономичнее холодильного оборудования других производителей.

Процессы в АБХМ BROAD

Принцип действия АБХМ [1] показан на рис. 2. Он основан на использовании свойств бинарных растворов, компоненты которых при одинаковом давлении имеют существенно различающиеся температуры кипения, и их взаимная растворимость тоже существенно зависит от температуры. Один из компонентов раствора выполняет функции поглотителя (сорбента), второй — хладагента. При нагреве бинарного раствора с высокой концентрацией хладагента, его легкокипящий компонент (хладагент) выделяется из раствора и, имея на выходе “высокое” давление, далее проходит через аналогичную парокомпрессионной холодильной машине цепочку функциональных блоков. Параметры хладагента имеют собственное, отличающееся значение в характерных участках процесса.

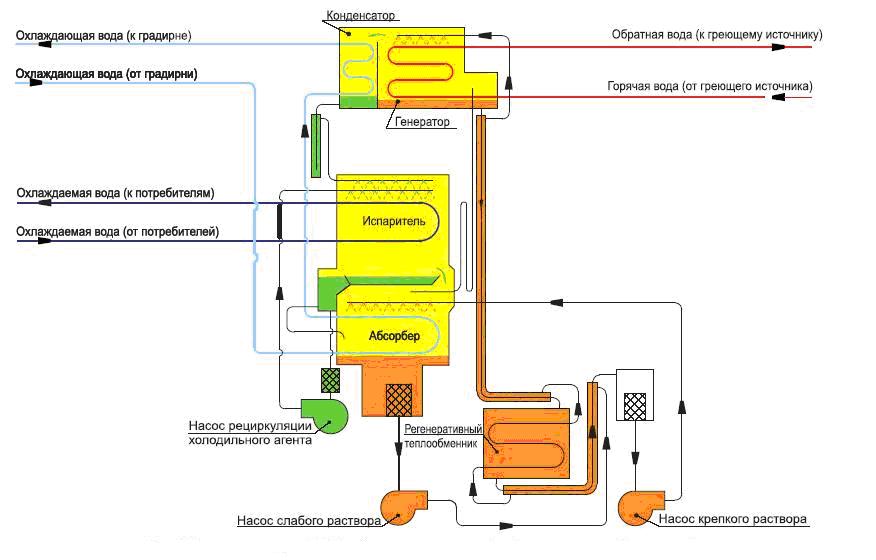

                 Рис. 2. Принципиальная схема работы АБХМ BROAD

В АБХМ за счёт одинаковых давлений теплогенератор и конденсатор, а также абсорбер и испаритель объединяются в единые агрегаты. Для малых мощностей вся машина изготавливается в виде моноблока. Диапазон холодопроизводительности изменяется в интервале от десятков кВт до десятков МВт. Электропотребление составляет от 0,5 до 2,0% от уровня номинальной холодопроизводительности.

Сферы Применения АБХМ BROAD

Системы собственного электроснабжения — использование теплоты горячей воды из систем водяного охлаждения и выхлопных газов когенерационных установок для выработки холода для технологических нужд или кондиционирования помещений.
Теплосети — использование теплоты систем централизованного теплоснабжения для производства холода повышает загрузку теплосетей и, как следствие, их рентабельность.
Пищевая промышленность — использование избыточной технологической теплоты для удовлетворения потребности в холоде, например, на пивоварнях, молокозаводах, мясоперерабатывающих комбинатах и т.п.
Химия, нефтехимия, нефтепереработка — имеют большой избыток теплоты при одновременной потребности в холоде. При необходимости охлаждения потока какого-либо продукта имеет смысл использование его теплоты для привода АБХМ, а произведённого ею холода — для его (продукта) окончательного охлаждения.

Мировое признание

Сегодня компания BROAD известна во всём мире. Её оборудование установлено на таких объектах как Аэропорт Мадрида, электростанция Austin Energy(США), здание ЮНЕСКО, в Барселоне (Испания) и многих других.

Первые две АБХМ BROAD в Беларуси, работающие на «бросовой» теплоте когенерационных установок, общей мощностью 5 МВт введены в эксплуатацию в июле 2007 года на ОАО “Гродно Химволокно”. Вторую очередь — две АБХМ, работающие на паре, общей мощностью около 6 МВт, планируется запустить там же в мае 2009 г.

ПОСТАВКА И СЕРВИС

АБХМ BROAD поставляются в полной комплектности, в собранном виде, смонтированными на раме. В комплект поставки входят запасные части для проведения сервисных и ремонтных работ на 4 года, рабочий раствор LiBr (приготовлен в заводских условиях), присадки и ингибиторы (в полном объёме), комплект автоматики, модем, техдокументация на русском языке. В стоимость оборудования включены расходы на обучение двух специалистов Заказчика.

Официальный представитель BROAD в Беларуси — компания “Системы тепло и хладоснабжения”. Сертифицированный заводом BROAD персонал выполнит проектирование, поставку оборудования, монтаж и пусконаладочные работы, сервисное и гарантийное обслуживание.

ЛИТЕРАТУРА

Дячек П.И., Мельник Д.С. Перспективы использования абсорбционных холодильных машин // Энергия и Менеджмент.— 2007.— №2.— С. 18–21.
